대상자료

  • 정지궤도 영상 : 천리안위성 1호, 천리안위성 2A호
  • 영역 : 전구, 전지구, 동아시아
  • 자료종류 : 텍스트자료(asc), 이진자료(h5, he5, bin) 영상자료(png)

자료 요청

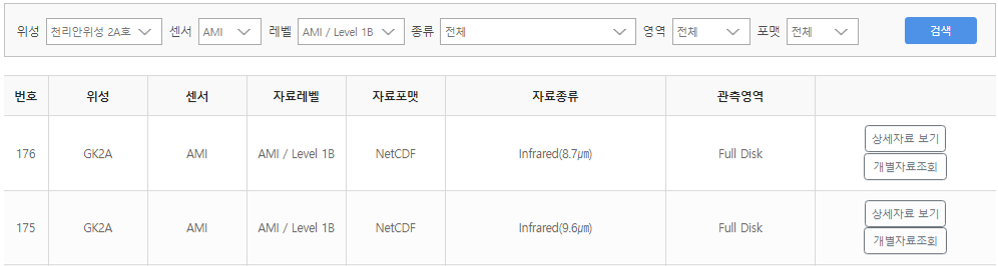

위성자료를 검색하고 조건에 해당하는 결과를 표출하는 화면 입니다.

검색 조건

  1. ① 위성 : 천리안위성 1호 또는 천리안위성 2A호 위성 종류를 선택
  2. ② 센서 : 선택된 위성 검색 조건 항목에 포함된 센서 종류 선택, 위성 검색된 조건에 포함되는 센서만 표출된다.
  3. ③ 레벨 : 위성자료의 레벨 종류 선택, 검색된 조건에 포함되는 자료 레벨만 표출된다.
  4. ④ 종류 : 위성자료의 검색 종류 선택, 이미 검색된 조건에 선택된 항목들에 포함되는 자료 종류만 표출된다.
  5. ⑤ 관측영역 : 전구, 동아시아, 한반도 등 영역을 선택, 위성에 따라 선택 가능한 영역만 표출된다.
  6. ⑥ 포맷 : 위성자료의 파일 포맷 종류 선택, 전체, 텍스트(asc), 이진(bin, HE5, H5, NetCDF), 영상(png)
  7.
  8. 위성자료서비스 자료신청 화면 위성자료서비스 자료신청 화면

버튼 기능

  1. 상세보기 : 위성자료의 메타정보를 제공하며, 기간 검색 통해서 자료를 다운로드
  2.
  3. 위성자료서비스 상세보기 화면 위성자료서비스 자료신청 화면
  4. 개별자료조회 : 위성자료가 이미지일 경우 영상을 확인 할 수 있으며, 일별 검색을 통해서 개별 자료 다운로드 제공
  5.
  6. 위성자료서비스 개별자료조회 화면 위성자료서비스 자료신청 화면

WishList

검색된 위성자료를 다운로드 하기 위해 임시로 정보를 저장히기 위한 화면으로, 여러 검색조건을 통해서 WishList에 저장된 자료를 체크박스를 통해 일괄 선택하여 자료 서비스를 요청 할 수 있습니다.

WishList목록 주요 항목

  1. ① 검색 조건 영역 : WishList에 담긴 위성자료 항목을 지정한 기간을 입력하여 목록을 제공
  2. ② 자료주기 : 상세보기 화면을 통해서 등록된 위성자료의 사용자가 설정한 주기 옵션 정보
  3. ③ 자료 갯수 : 해당하는 항목이 포함하고 있는 위성자료의 개수로, 개별자료조회를 통한 항목은 1로 표시되며, 상세보기를 통해 신청한 자료는 사용자가 지정한 기간에 포함된 위성자료의 갯수를 표시
  4. ④ 자료 용량 : 해당 위성자료가 포함하고 있는 자료의 전체 파일 용량
  5. ⑤ 포맷 변환 : 위성자료가 포맷 변환을 제공하는 자료일 경우 선택 박스로 표시되며, 변환 가능한 포맷 종류를 선택 할 수 있는 옵션 제공
  6.
  7. 위성자료서비스 Wishlist 목록 위성자료서비스 Wishlist 화면

WishList 요청 항목

  1. ① 요청 목적 : 위성자료 요청 목적을 선택
  2. ② 자료 압축 분활 : 위성자료는 압축을 하여 제공하기 때문에 대용량 자료는 분할하여 제공하게 된다. 옵션에서 제공되는 압축 용량을 선택한다.
  3. ③ 포맷 : 압축 포맷 형식을 선택한다.
  4. ④ 신청 사유 : 위상자료 신청 사유를 입력한다.
  5.
  6. 위성자료서비스 Wishlist 자료 신청 화면 위성자료서비스 Wishlist 화면

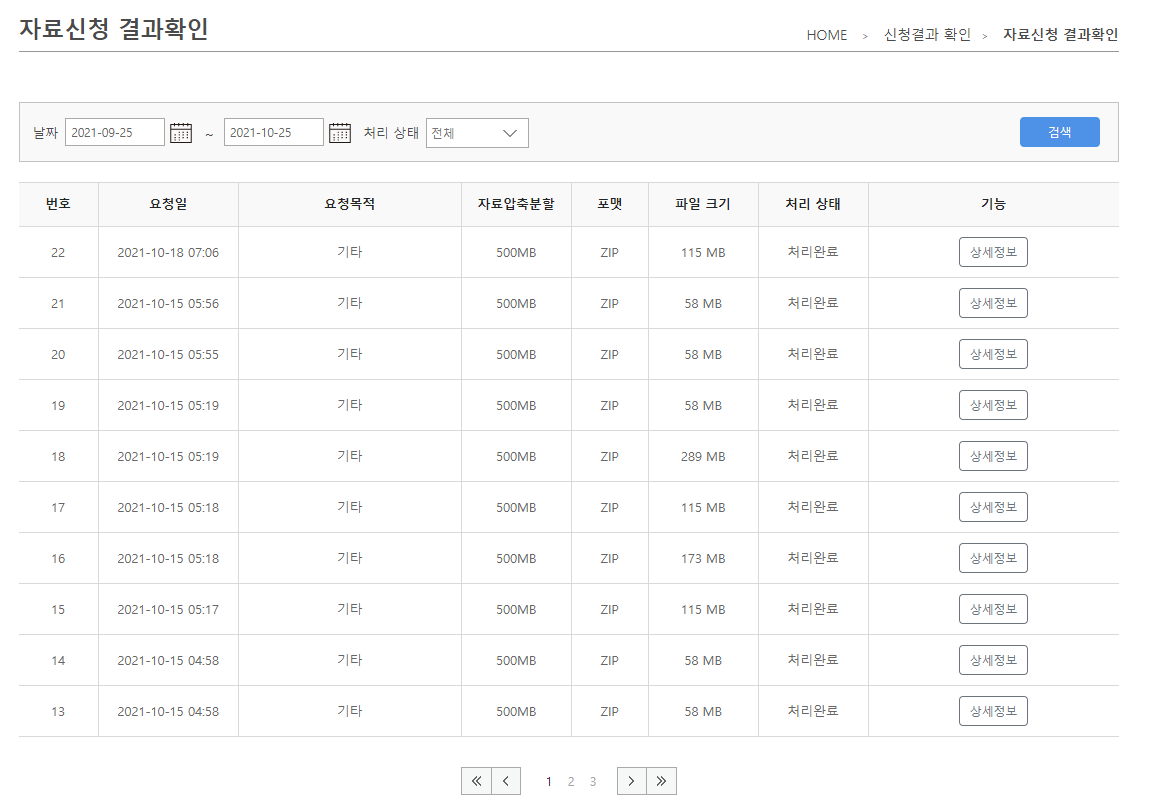

신청결과 확인

WishList 화면에서 요청한 자료의 이력을 확인하고 다운로드 기능을 제공합니다. 요청한 자료는 순차적으로 처리하여 제공하기 때문에 처리 상태를 확인하여 다운로드를 할 수 있습니다.
다운로드가 가능한 상태가 되면 다운로드 버튼이 표시되며, 다운로드 버튼을 클릭하여 신청한 자료를 다운로드 받습니다.
다운로드 가능한 자료는 관리자가 지정한 일정 기간이 지나면 자동으로 삭제되며, 자료가 삭제되면 다운로드 버튼은 자동으로 비활성화 됩니다.

주요 항목

  1. ① 요청일 : 자료를 요청한 시간 정보를 보여준다.
  2. ② 처리상태 : 요청한 위성자료의 요청 처리 흐름 상태를 보여준다. (처리대기, 처리중, 처리완료)
  3. ③ 다운로드 버튼 : 처리 완료된 파일인 경우 다운로드 받을 수 있는 버튼이 활성화 된다. 일정 기간이 지나면 요청한 자료는 자동으로 삭제되고 다운로드 버튼은 비활성화 된다.
  4. ④ 상세정보 버튼 : 요청한 자료의 상세 목록 정보를 보여준다.
  5.
  6. 위성자료서비스 다운로드 화면 위성자료서비스 다운로드 화면

컨버전 테이블

영역정보

  • 위성자료 영역정보
    천리안위성 1호 Binary 파일 정보 (한반도)
    천리안위성 1호 Binary 파일 정보 (한반도)
    한반도 Datum WGS 84
    Map Projection Polar Stereographic
    Latitude of True Scale
    (degree)
    37.45N
    Longitude Down
    (degree)
    126.83E
    False Easting 0
    False Northing 0
    image width 1024
    image height 1024
    Pixel Size 1720.8 m
    Corner
    information
    Upper
    Left
    Easting
    Longitude
    -880190 m
    (114.9653 E)
    Northing
    Latitude
    -4189590 m
    (44.76545 N)
    Upper
    Right
    Easting
    Longitude
    880189 m
    (138.694689 E)
    Northing
    Latitude
    -4189590 m
    (44.76545 N)
    Lower
    Left
    Easting
    Longitude
    -880190 m
    (118.41516 E)
    Northing
    Latitude
    -5949969 m
    (29.244501 N)
    Lower
    Right
    Easting
    Longitude
    880189 m
    (135.244832 E)
    Northing
    Latitude
    -5949969 m
    (29.244501 N)
    천리안위성 1호 Binary 파일 정보 (아시아)
    천리안위성 1호 Binary 파일 정보 (아시아)
    아시아 Datum WGS 84
    Map Projection Polar Stereographic
    Latitude of True Scale
    (degree)
    35N
    Longitude Down
    (degree)
    127E
    False Easting 0
    False Northing 0
    image width 1500
    image height 1300
    Pixel Size 4000 m
    Corner
    information
    Upper
    Left
    Easting
    Longitude
    -2998000 m
    (78.285106 E)
    Northing
    Latitude
    -2632427 m
    (46.726561 N)
    Upper
    Right
    Easting
    Longitude
    2998000 m
    (175.714894 E)
    Northing
    Latitude
    -2632427 m
    (46.726561 N)
    Lower
    Left
    Easting
    Longitude
    -2998000 m
    (106.044995 E)
    Northing
    Latitude
    -7828427 m
    (10.172323 N)
    Lower
    Right
    Easting
    Longitude
    2998000 m
    (147.955005 E)
    Northing
    Latitude
    -7828427 m
    (10.172323 N)
    천리안위성 1호 Binary 파일 정보 (북반부 확장)
    천리안위성 1호 Binary 파일 정보 (북반부 확장)
    북반구
    확장지역
    Map Projection GEOS
    Equator Radius 6378169.0 m
    Ploar Radius 6356583.8 m
    COFF 966.5
    LOFF 1262.5
    CFAC 10212669
    LFAC 10212669
    Subsatellite Longitude 128.2E (degree)

    그외

    • 천리안위성 1호 : 전구, 한반도지역
    • 천리안위성 1호 : AMV ASC 헤더 정보
    • 천리안위성 1호 AMV ASC 헤더 정보
      천리안위성 1호 AMV ASC 헤더 정보
      No. 변수명 자료형 자릿수 변수설명(국문) 변수설명(영문)
      1 predcol0 Float_64 F10.3 영상(1)의최대상관계수변위지점i x-direction number from previous image
      2 predlin0 Float_64 F10.3 영상(1)의최대상관계수변위지점j y-direction number from previous image
      3 predlat0 Float_64 F10.3 영상(1)의최대상관계수변위지점위도 latitude from previous image
      4 predlon0 Float_64 F10.3 영상(1)의최대상관계수변위지점경도 longitude from previous image
      5 predcol1 Float_64 F10.3 영상(3)의최대상관계수변위지점i final x-direction number
      6 predlin1 Float_64 F10.3 영상(3)의최대상관계수변위지점j final y-direction number
      7 predlat1 Float_64 F10.3 영상(3)의최대상관계수변위지점위도 final latitude
      8 predlon1 Float_64 F10.3 영상(3)의최대상관계수변위지점경도 final longitude
      9 fTemp1 Float_64 F10.3 표적중심i x-direction number from next image
      10 fTemp2 Float_64 F10.3 표적중심j y-direction number from next image
      11 fTemp3 Float_64 F10.3 표적중심위도 (optimal target) latitude
      12 fTemp4 Float_64 F10.3 표적중심경도 (optimal target) longitude
      13 fTemp5 Float_64 F10.5 벡터(1)의u U-speed from previous image
      14 fTemp6 Float_64 F10.5 벡터(1)의v V-speed from previous image
      15 fTemp7 Float_64 F10.5 벡터(2)의u U-speed from next image
      16 fTemp8 Float_64 F10.5 벡터(2)의v V-speed from next image
      17 u_dir Float_64 F10.5 최종벡터의u final U-speed
      18 v_dir Float_64 F10.5 최종벡터의v final V-speed
      19 fTemp9 Float_64 F10.5 벡터(1)의풍속 wind speed from previous image
      20 fTemp10 Float_64 F10.5 벡터(1)의풍향 wind direction from previous image
      21 fTemp11 Float_64 F10.5 벡터(2)의풍속 wind speed from next image
      22 fTemp12 Float_64 F10.5 벡터(2)의풍향 wind direction from next image
      23 spd_wind Float_64 F10.5 최종벡터의풍속 final wind speed
      24 dir_wind Float_64 F10.5 최종벡터의풍향 final wind direction
      25 fTemp13 Float_64 F10.5 벡터(1)과벡터(2)의변위를결정한최대상관계수 correlation between previous image and final AMV
      26 fTemp14 Float_64 F10.5 벡터(2)과벡터(3)의변위를결정한최대상관계수 correlation between next image and final AMV
      27 fTemp15 Float_64 F10.5 표적의contrast (optimal target) contrast
      28 fTemp16 Float_64 F10.5 최종벡터고도 (optimal target) AMV height
      29 fTemp17 Float_64 F10.5 최종벡터고도에해당하는적외TBB (optimal target) representative Brightness Temperature
      30 nTemp1 U_int I5 최종벡터의고도할당방법 (optimal target) height assigning method
      31 fTemp18 Float_64 F10.5 NWP바람장과의Best-fit고도 (optimal target) bestfit level with NWP wind
      32 fTemp19 Float_64 F10.5 방향일관성 temporal direction consistency from previous image
      33 fTemp20 Float_64 F10.5 풍속일관성 temporal spatial consistency from previous image
      34 fTemp21 Float_64 F10.5 벡터일관성 temporal vector consistency from previous image
      35 fTemp22 Float_64 F10.5 공간균질성 spatial vector consistency from final AMV
      36 fTemp23 Float_64 F10.5 NWP와의일관성 temporal forecast consistency from final AMV
      37 qi_wind Float_64 F10.5 최종품질계수 final QI
      38 fTemp24 Float_64 F10.5 NWPu (optimal target) NWP U-speed
      39 fTemp25 Float_64 F10.5 NWPv (optimal target) NWP V-speed
      40 fTemp26 Float_64 F10.5 NWP기온 (optimal target) NWP Temperature
      41 nTemp2 U_int I5 표적분류(0:청천,1:구름표적) (optimal target) target type
      42 fTemp27 Float_64 F10.5 벡터고도(1) (optimal target) AMV height from previous image
      43 fTemp28 Float_64 F10.5 벡터고도(2) (optimal target) AMV height from next image
      44 pw Float_64 F10.5 벡터고도(3) (optimal target) AMV height from final AMV
      45 fTemp29 Float_64 F10.5 벡터고도(1)에해당하는적외TBB (optimal target) Brightness Temperature from previous image
      46 nTemp3 U_int I5 표적내의구름가장자리화소개수 (optimal target) number high standard deviation
      47 nTemp4 U_int I5 추적영역중심이동변위(x방향) dx from previous image
      48 nTemp5 U_int I5 추적영역중심이동변위(x방향) dx from next image
      49 nTemp6 U_int I5 추적영역중심이동변위(y방향) dy from previous image
      50 nTemp7 U_int I5 추적영역중심이동변위(y방향) dy from next image

천정각 정보

  • 위성자료 각 위경도에 대한 위성 천정각 정보
  • COMS : 전구, 아시아, 한반도, 한반도지역, 북반구확장 천정각 정보(다운로드)
